OPEC3000系列超声波液位计

一、概述

OPEC3000系列超声波液位计是由换能器(探头)发出高频脉冲声波遇到被测物料(液体，固体)表面被反射折回,反射回波被同一换能器接收转换成电信号。此信号经微处理器程序的远程及控制。可实现多种典型模式显示使物位计能适应固体、液体、粉尘等各种复杂工况。同时具有强发射力的换能器采用了更新的结构与制造工艺,显著提高了换能器的工作性能,可广泛应用于化工、电力、 冶金、轻工、水处理等工业或民用部门的各种液位、料位的测量,它更适用于对具有强腐蚀性的酸碱液或粘稠的、浑浊的、含有杂质的固体、液体的物位测量。

二、产品特点

       ※一体化设计,安装方便(可选分体)

       ※两(三)线制接线强劲声波发鼽测量稳定可靠

       ※过压、过流、雷电保护

       ※光电隔离的4 ~ 20mA电流输出

       ※失效保护，电流输出22 mA

       ※允许较大电流通过的双继电器用于泵控制或报警

       ※带有LCD或LED的大显示窗,便于调试和观察

       ※先进的自夹紧式接线端子，保证接线永不松动

       ※智能信号处理技术保证仪表适应各种工况

       ※灵活的支架或法兰安装

三、产品分类

       根据检测对象仪表分为: 料位计、液位计、液位差计

       根据应用场合仪表分为:普通型、防腐型、防爆型

       根据仪表封装仪表分为: -体型或分体型

       根据供电电压仪表分为: 24VDC、220VAC

       根据电路结构仪表分为:两线制、三线

1、二线制超声波液位计

* 标准条件:温度20±5°C，湿度45%~75%，周围无风, 1bar的空气中

2、三/四线制超声波液位计

*标准条件:温度20±5°C，湿度45%~75%，周围无风，1bar的空气中。

3、分体式超声波液位计

*标准条件:温度20±5 °C，湿度45%~75%，周围无风，1bar 的空气中

4、防爆型超声波液位计

*标准条件:温度20±5 °C，湿度45%~75%，周围无风，1bar 的空气中

5、超声波液位差计

*标准条件:温度20±5 °C，湿度45%~75%，周围无风，1bar 的空气中

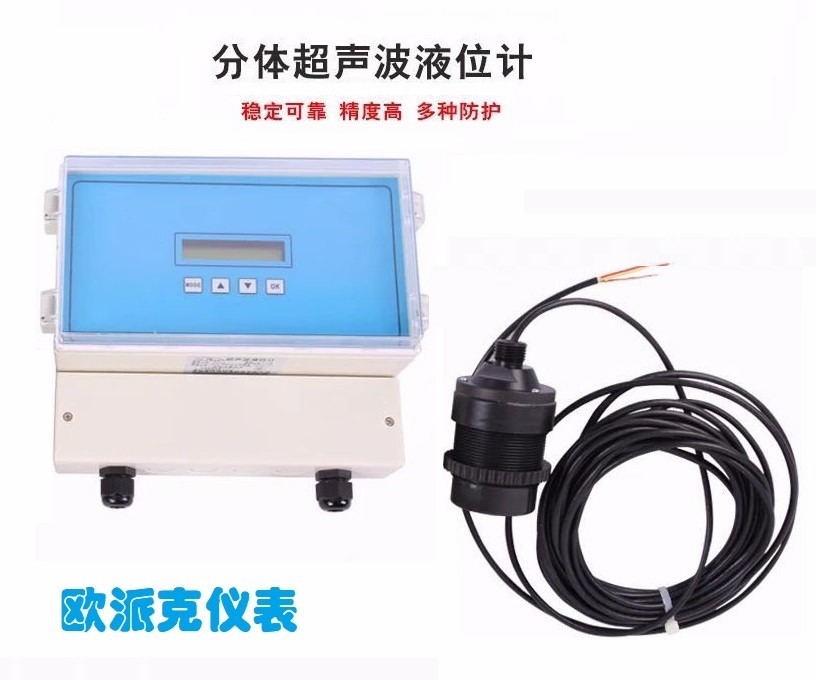

分体超声波液位计如何安装？安装时应注意哪些？

分体超声波液位计如何安装？安装时应注意哪些？很多用户在购买了分体超声波液位计后，不知道该如何正确的安装？下面为大家介绍成都市凯思达机电有限责任公司生产KSDTDS-200Y系列的分体超声波液位计的安装方法及注意事项，仅供参考，如有问题请与我公司联系。

1、仪器安装

1.1仪表尺寸图如下：

注：仪表尺寸会根据型号的不同而有所改变，若有不同会预先告知。

1.2 仪表安装方式

支架安装：在被测液体上方水平固定L型支架，用螺丝将液位仪固定在支架上。

法兰安装：安装时，先将法兰固定在铁板或盲板上，然后将仪表固定在法兰上。

1.3 仪表安装原则

1）换能器发射面到更低液位的距离，应小于选购仪表的量程。

2）换能器发射面到更高液位的距离，应大于选购仪表的盲区。

3）换能器的发射面应该与液体表面保持平行。

4）换能器的安装位置应尽量避开正下方进、出料口等液面有剧烈波动的位置。

5）若池壁或罐壁不光滑，仪表需离开池壁或罐壁0.5m以上。

6）若换能器发射面到更高液位的距离小于选购仪表的盲区，需加装延伸管，延伸管需和液面垂直，内壁要保持光滑。

1.4 安装注意事项

1）仪表外壳更好与大地可靠相连。

2）电线、电缆保护管，要注意防止积水过多。

3）仪表虽然自身带有防雷器件，但仪表在多雷地区使用时，更好在仪表的进出线端另外安装专用的防雷装置。

4）仪表在特别炎热、寒冷的地方使用，即周围环境温度有可能超出仪表的工作要求时，更好在液位仪周围加设防高、低温装置。

1.5 仪表接线

针拧开后盖即可看见仪表的接线板，如下图所示：

接线柱说明：

额定电压：AC220V，4～20mA电流输出，3路继电器输出， XPS02：+接BA-2二芯专用电缆高频线，－接BA-2二芯专用电缆屏蔽线。

BA-2二芯专用电缆说明：

注意：

1）BA－2专用电缆的长度应（分体机专用）  ≤50米

2）超声波液位计到控制室的距离应     ≤1200米

3）给DC24V电源上电前后，请仔细检查电源的极性，注意不要接反。

4）仪表使用DC24V时，在仪表上电后，仪表电源输入端的电压不低于21V。

5）4～20mA输出线的更大负载应小于500欧姆。
