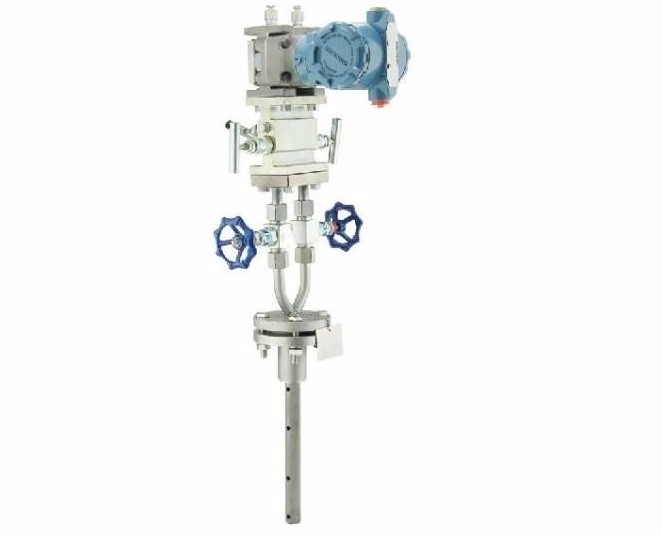

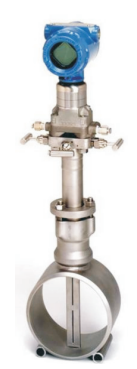

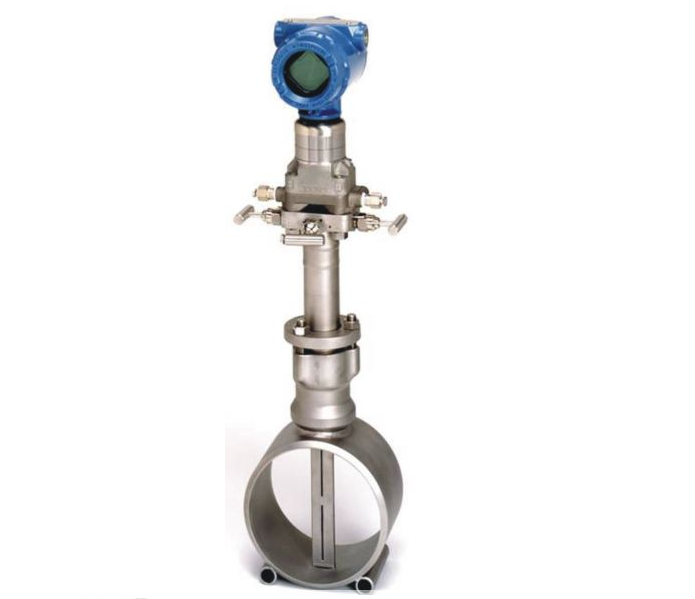

均速管流量计

一、概述

均速管流量计(又称阿牛巴流量计和托巴管流量计)属于差压式流量计。均速管流量计是采用皮托管测量原理测量挡体上游的动压力与下游的静压力之间形成的压差,从而达到测量流量的目的。测量管道直径在DN20到DN12000之间。均速管流量计主要用于工矿企业的高炉煤气、压缩空气、蒸汽和气体的流量测量,具有较高的稳定性和重复性。设计理论符合伯努力方程原理,并可用JJG/640 - 90规程进行检验。

二、用途及特点

均速管流量计以其安装简便、压损小、强度高、不受磨损影响、无泄漏等特点而成为替代孔板的理想产品。可广泛用于工矿企业的高炉煤气、压缩空气、蒸汽和其他液体、气体的流量测量。

1、独有的内部二次平均结构，提供了高精度(读数+1%)和高重复性( +0.1%)。

2、外层冲击管采用一整块材料加工制作而成无焊接,与由双体结构焊接而成的同类产品相比自然有更高强度,便于选用耐高温,耐腐蚀材料。

3、蜂窝状六边形稳定结构,产生的是独有的流束分布形状,保证了低压信号的稳定,产生的差压高于同类产品,提高了量程比。

4、适用于方形或矩形管道。

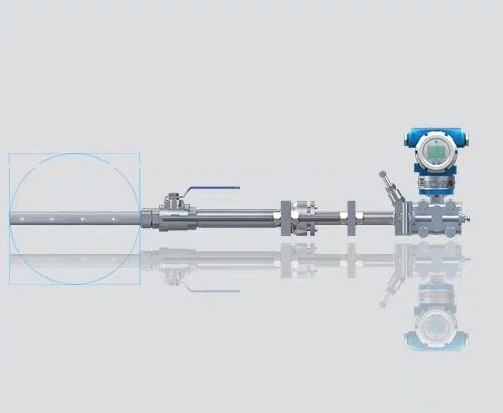

5、对于同类产品在测量脏污介质时不可避免的堵塞问题,有在线可拔出型或提供手动和自动吹扫方案及装置,实现不停产维护。

6、均速管+三阀组+温压补偿+变送器,组成一体化结构,使用方便。

7、无流量系数飘移,长期稳定。

8、提供直观的共振验算,确保长期稳定运行。

9、压损小能耗低,节能效果显著。

10、安装简便节省人工 ,价格低。

三、技术参数

1、规格: DN50-DN5000 (mm) ; 插入式: DN500-DN12000 (mm)

2、测量准确度:精度等级:1级,1.5级,2.5级;重复性:+0.1%;

3、范围范围: 10: 1; 20:1 ; 30:1(特殊订制)

4、工作压力:≤25MPa ;

5、流体温度:≤450°C ;

6、介质粘度:≤30CP (相当于重油) ;

7、材质:传感器、三阀组、不锈钢(任选);主体管、法兰:不锈钢或碳钢(任选);

四、均速管流量计工作原理

       当流体流过探头时,在其前部产生- -个高压分布区,高压分布区的压力略高于管道的静压。根据伯努利方程原理,流体流过探头时速度加快,在探头后部产生一个低压分布区,低压分布区的压力略低于管道的静压。流体从探头流过后在探头后部产生部分真空,并在探头的两侧出现旋涡。均速流量探头的截面形状、表面粗糙状况和低压取压孔的位置是决定探头性能的关键因素。低压信号的稳定和准确对均速探头的精度和性能起决定性作用。流量探头能地检测到由流体的平均速度所产生的平均差压。流量探头在高、低压区有按- -定准则排布的多对取压孔,使准确测平均流速成为可能。

五、均速管流量计安装

1、均速管安装允许偏差角

●均速管的总压孔,必须正对流体流向，与管道轴线的允许偏差角应≤3° (图1a示)。

●均速管应沿着管道直径方向插入到底,与直径方向的偏差角不应大于图1b,c规定角度。

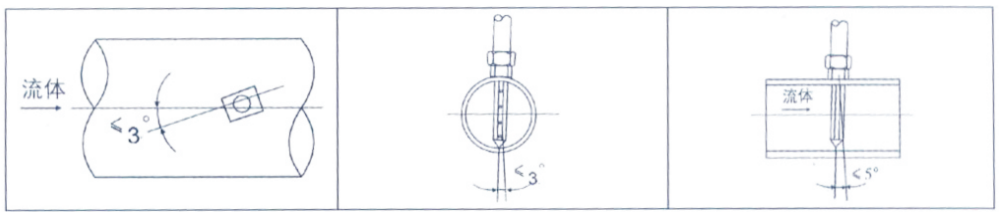

a.总压孔相对管道轴线偏差角                                 b.均速管垂直度偏差角                                             C均速管垂直度偏差角

                                                                             (管道横截面方向)                                                    (管道纵向垂直断面方向)

                                                                                 图1均速管安装允许偏差角

2、均速管流量计安装方位的要求

根据被测流体物性的不同, 流量计有相应规定的安装方式。这是考虑到(一体化式流量计)的差压变送

器感压元件的耐温性能，以及防止空气滞留,杂质沉积等因素对测量精度的影响而确定的。补偿用压力变送

器在前直管段上,温度变送器(或铂电阻)装在后直管段上距离节流装置2D处。

●垂直管道

无论测量液体,气体或蒸汽流量,流体流向应自下而_上。在垂直管道上,传感器可安装在管道轴线垂直

平面360°的任何位置.上。

●水平管道

(1)、液体测量

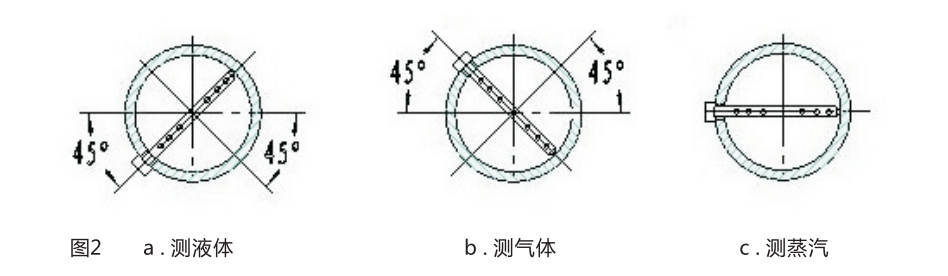

在水平管道上,一体化式均速管流量计的变送器或分离式均速管流量计的传感器取压接头应置于管道中

心线以下(见图2a) , 这样可使导压管内充满液体,避免产生两相，即使导压管内有气泡析出,也可经取

压孔排入管道中。

也可将流量计水平安装在管道上,但流量计出口一侧应略高于进口,以使取压管内充满液体。

(2)、气体测量

被测气体中, 难免会含有一些水分或杂质,为防止这些物质进入导压管中,安装时,一体化流量计或分

离式流量计的传感器的安装应置于管道上方(见图2b) , 这样即使有冷凝液析出,也会顺导压流回管道中。

(3)、蒸汽测量

蒸汽属高温介质,考虑到一体化式流量计变送器感压元件的耐温性能,流量计除采取散热措施外,其两

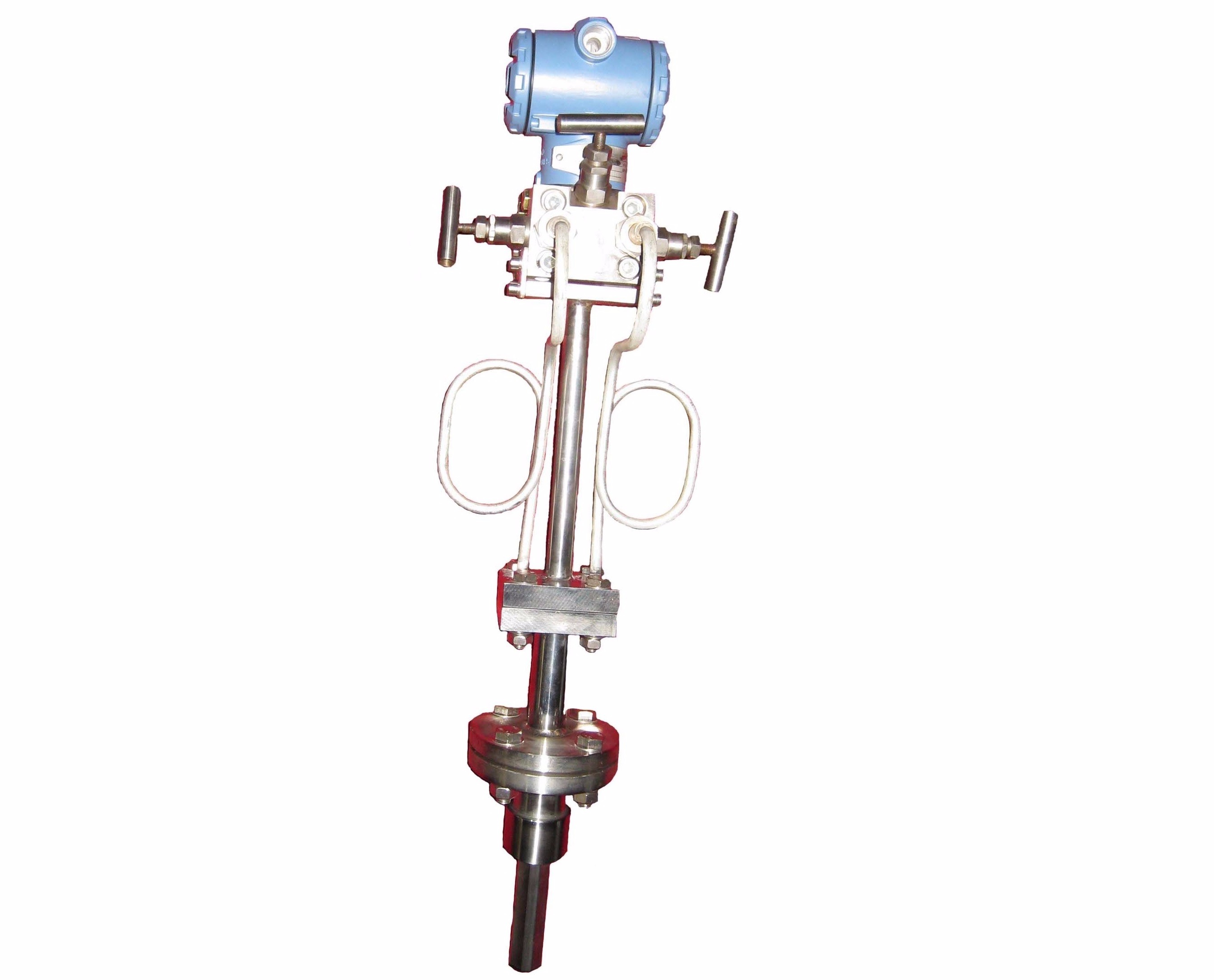

个导压管制成回旋管式通过冷凝液来降低导压管中的温度，因此,流量计应置于管道的上方。

分离式流量计的流量传感器也可水平安装,但应尽量使正,负输出管与水平面平行(如图2 c所示)

3、均速管流量计安装前后直管段的要求

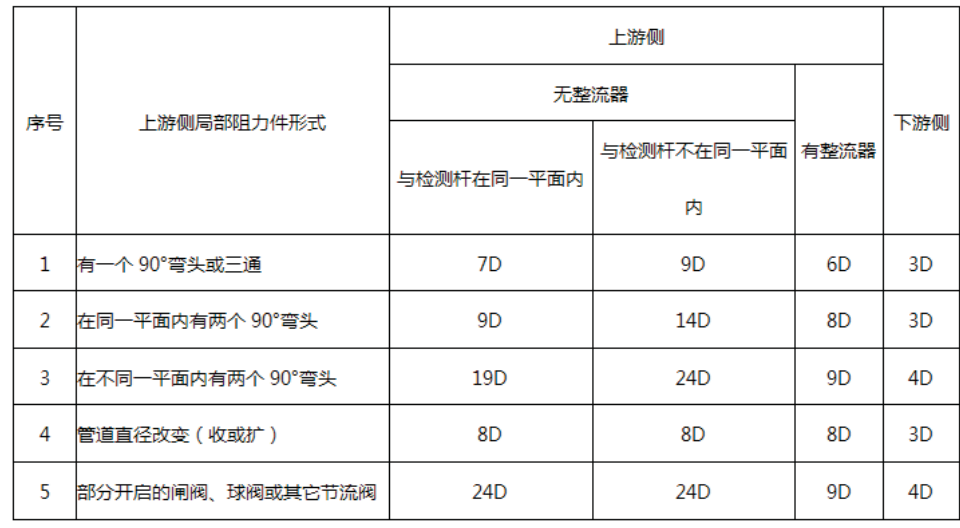

流量计安装检测杆的测量段应是直的，其上下游直管段长度参照下表所规定的长度。.

注: *D为管道标称直径,所给出数据为距离第二个弯头的长度。

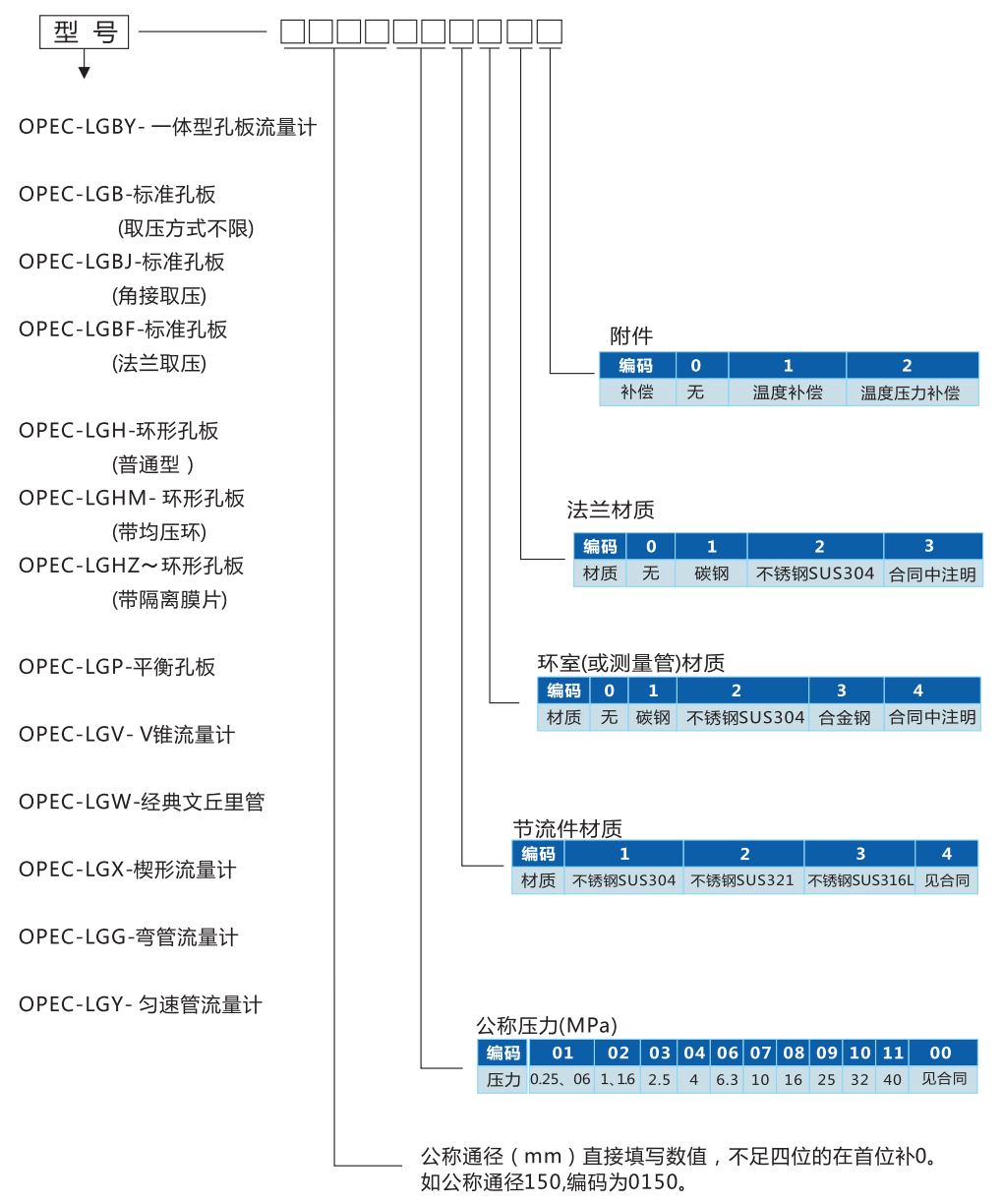

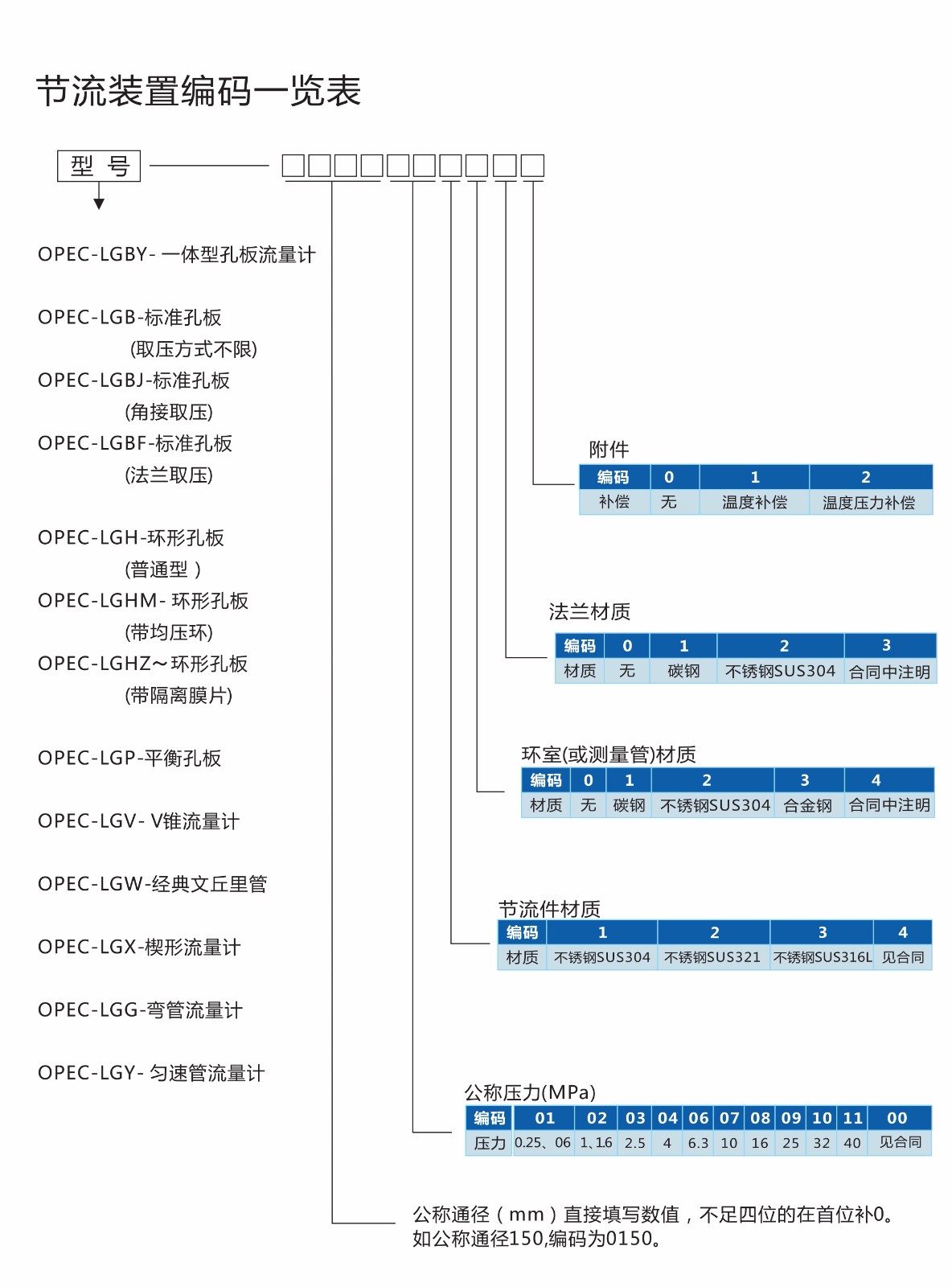

节流装置编码一览表
