一.概述

        OPEC-LWQ气体涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计, 综合了气体力学、流体力学、电磁学等理论而自行研制开发的集温度、压力、流量传感器和智能流量积算仪于- -体的新一代高精度、高可靠性的气体精密计量仪表。具有出色的低压和高压计量性能.多种信号输出方式以及对流体扰动低敏感性,广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量.该类涡轮流量产品本身不具备现场显示功能,仅将流量信号以脉冲信号的方式远传输出。仪表价格低.廉,集成度高、体积小巧,特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。该类涡轮流量计均为防爆产品，防爆等级为:隔爆型ExdIICT4、本安型ExiaIlCT4。

二、产品特点

       ●采用新型传感器,始动流量低、压力损失小、抗振与抗脉动流性能好,不易腐蚀、可靠性好、使用寿命长。

       ●采用新型微处理器与高性能的集成芯片,运算精度高、整机功能强大,性能优越。

       ●采用先进的微功耗高新技术,整机功耗低。既能用内电池长期供电运行,又可由外电源供电运行。

       ●按流量频率信号，可将仪表系数分八段自动进行线性修正，可根据用户需要提高仪表的计算精度。

       ●采用EEPROM数据存贮技术,具备历史数据的存贮与查询功能,三种历史数据记录方式可供用户选择。

       ●流量计表头可180°旋转,安装使用简单方便。

       ●高度, - 般可达+1.5%R、 +1.0%R。

       ●重复性好,短期重复性可达0.05% ~0.2% ,正是由于具有良好的重复性,在贸易结算中是优先选用的流量计。

       ●可检测被检测气体的温度、压力和流量,能进行流量自动跟踪补偿,并显示标准状态下(Pn= 101.325KPa,Tn=293.15K)的气体流量;可实时查询温度、压力、时间、日期等数据。

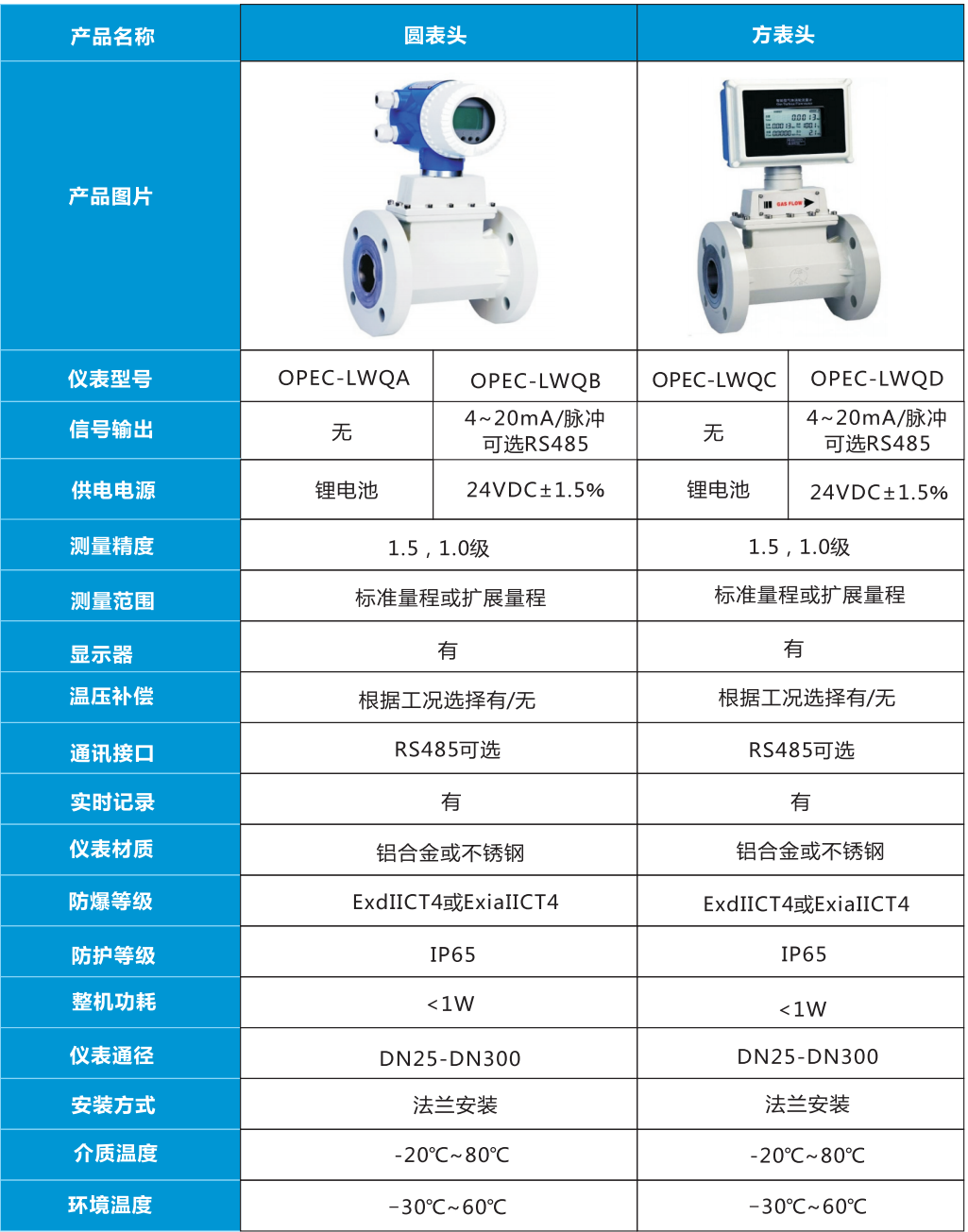

三、仪表分类

四、技术参数:

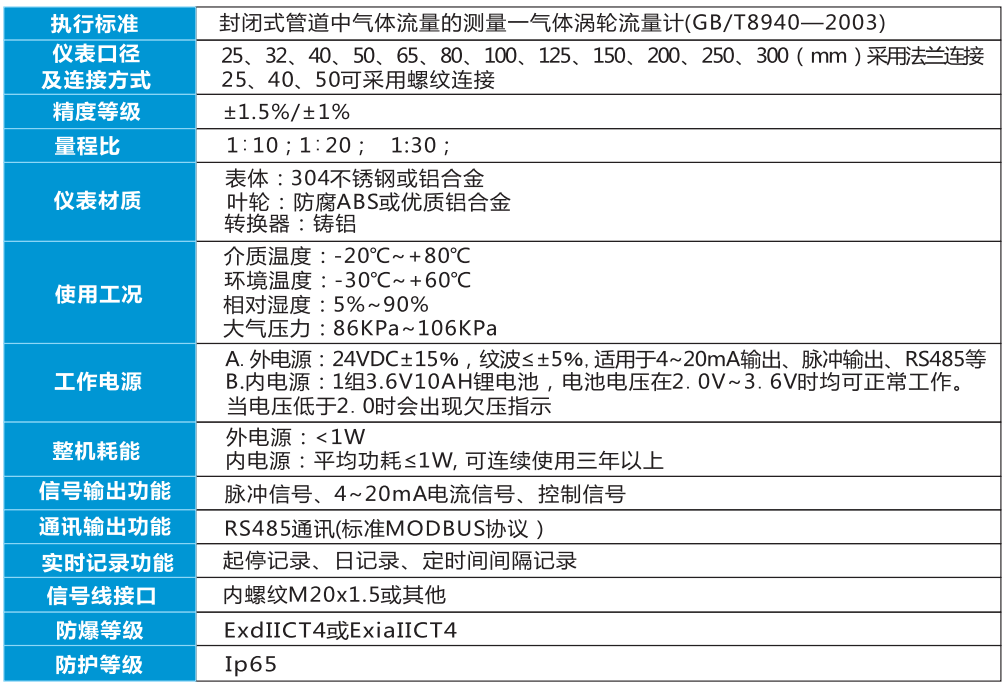

1、基本参数:

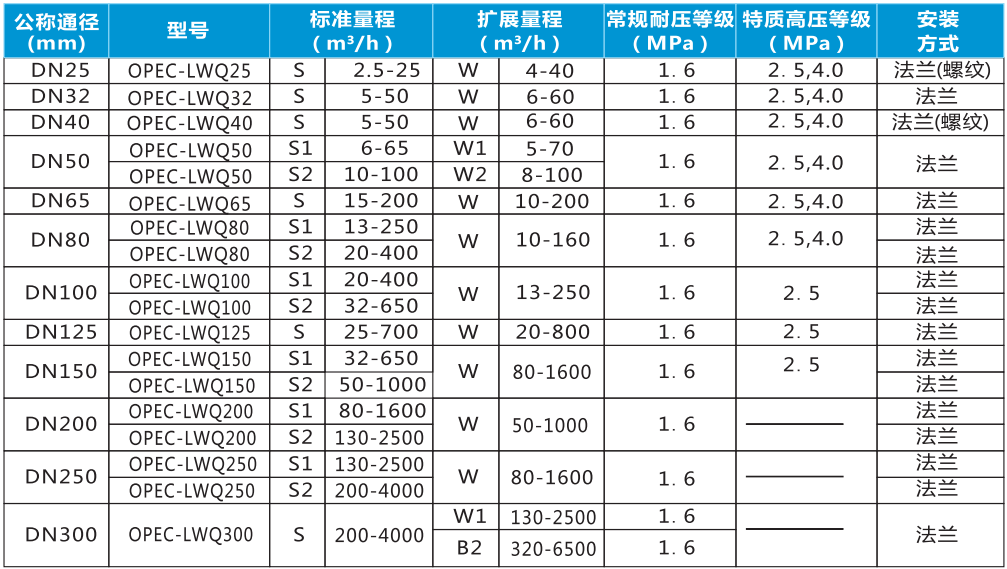

2、测量范围及工作压力：

五、选型说明

1、选型说明

     用户在选型时,应根据管道公称压力、介质更高压力、介质温度、介质组分情况、流量范围及信号输出要求合理选择流量计的型号规格。

     为使流量计的使用性能更佳,流量计的使用流量范围应在(20% ~ 80% ) Qmax范围内比较合适。

     流量计出厂时的信号输出方式:工况脉冲信号输出、标准流量信号输出或RS-485通讯输出。若要求有其它输出功能,如(IC卡)请在订货时说明。

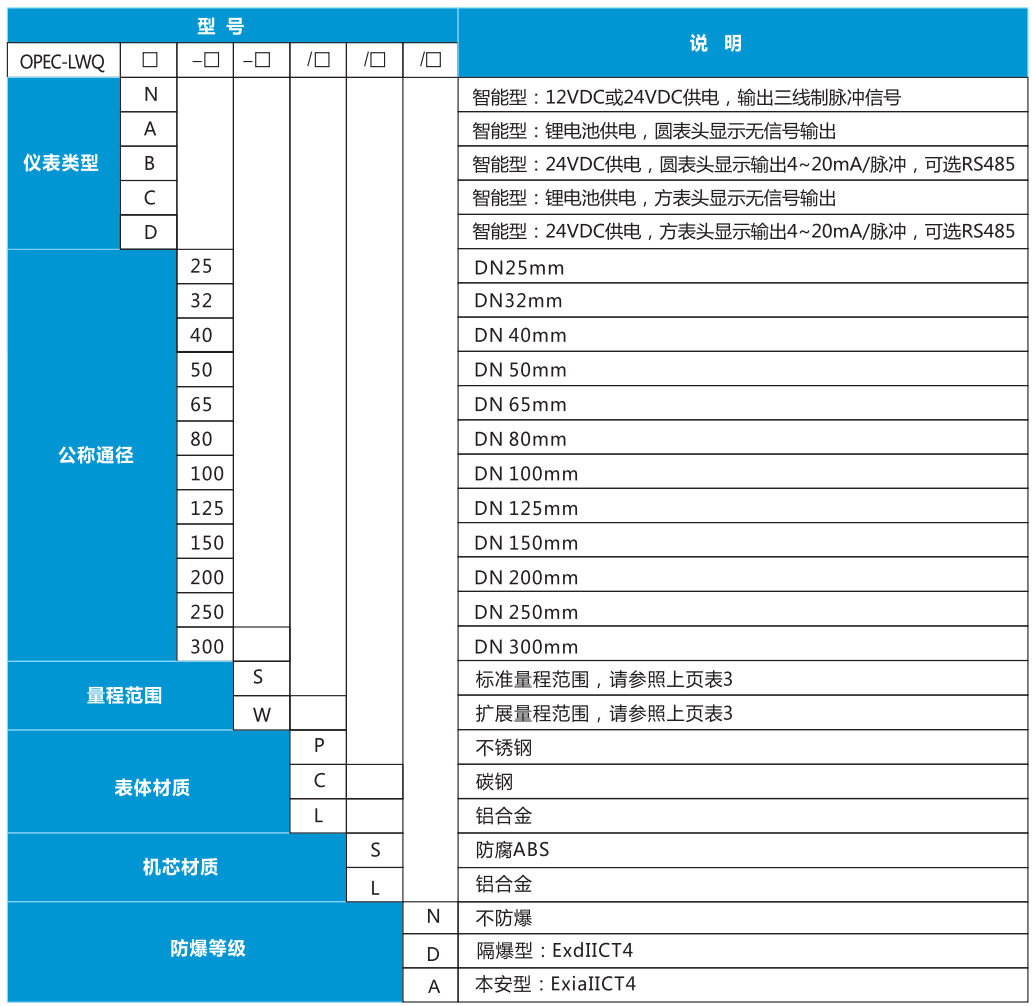

2、选型表

例:选用一台测量天然气流量计，方表头带显示输出4- 20mA，温压补偿型，流量范围为500m3/h，表体碳钢材质，机芯铝合金材质，本安防爆型。型号为: OPEC- LWQD125S500CLA

六、安装尺寸

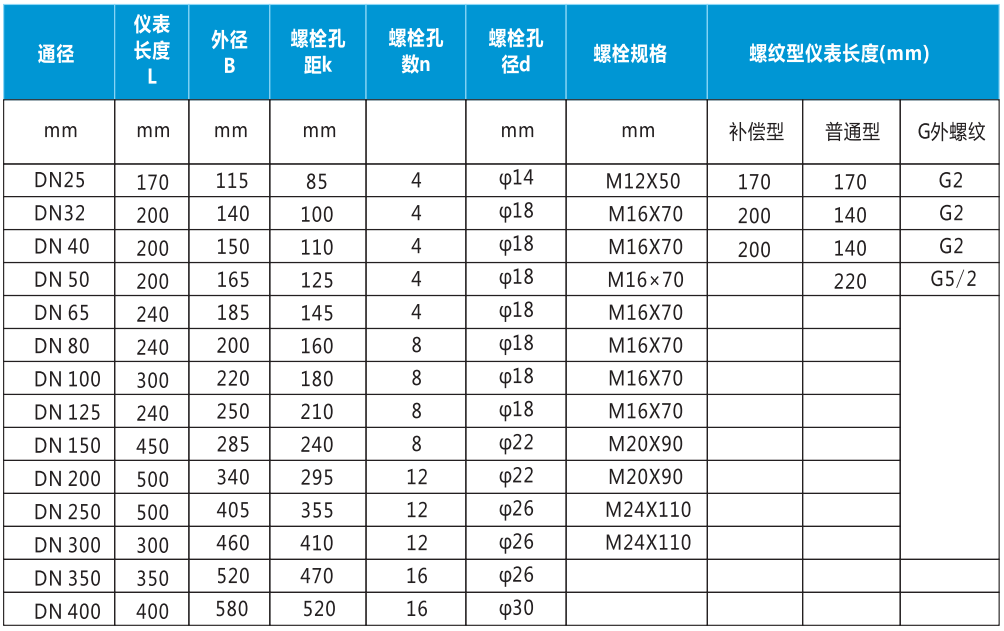

流量计外形如图所示。具体尺寸见表5

注:图1所示为温压补偿型流量计外形。

同口径所有型号仪表传感器部分尺寸一致。

五、选型说明

1、选型说明

      用户在选型时,应根据管道公称压力、介质更高压力、介质温度、介质组分情况、流量范围及信号输出要求合理选择流量计的型号规格。

      为使流量计的使用性能更佳,流量计的使用流量范围应在(20% ~ 80% ) Qmax范围内比较合适。

      流量计出厂时的信号输出方式:工况脉冲信号输出、标准流量信号输出或RS-485通讯输出。若要求有其它输出功能,如(IC卡)请在订货时说明。

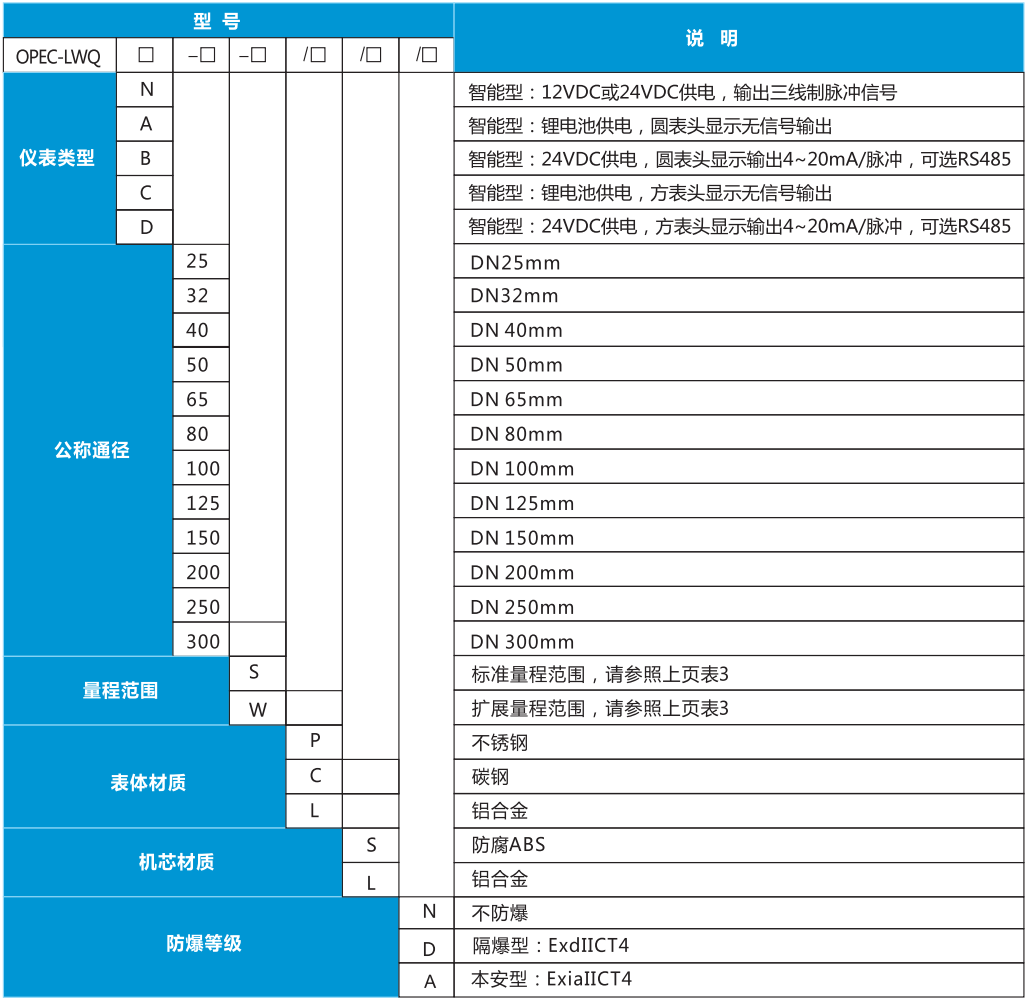

2、选型表

例:选用一台测量天然气流量计，方表头带显示输出4-20mA，温压补偿型， 流量范围为500m3/h，表体碳钢材质，机芯铝合金材质，本安防爆型。型号为: OPEC- LWQD125S500CLA
