产品详情

□结构特点和应用范围
该系列调节阀是引进国外先进生产技术，目前已替代过费希尔Fisher、萨姆森Samson、丹佛斯Danfoss等国际知名品牌的同类产品。
直接作用型自力式压力调节阀，由阀体、阀座、阀芯部件等零部件组成，是一种无需外来能源而只依靠被调介质自身的压力变化进行自动调节压力的节能型产品，可用于非腐蚀性（更高温度350?C）的液体、气体和蒸气等介质的压力控制装置。广泛适用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。
□技术参数和性能指标

●控制阀主要技术参数

公称通径mm	15	20	25	32	40	50	65	80	100	125	150	200	250
额定流量系数Kvs	3.2	5	8	12.5	20	32	50	80	125	160	320	450	630
公称压力MPa	1.6 ; 4.0
更高工作温度?C	液体≤140;气体≤80
	硬密封		配隔离罐≤200								配隔离罐和加长件 ≤300
	硬密封		配隔离罐和散热片≤350								配隔离罐和加长件 ≤300
压力平衡元件	波纹管										滚动膜片
法兰标准	DIN(特殊时可按用户要求提供）
阀体材质	铸铁；铸钢；铸不锈钢
阀芯材质	不锈钢，软密封为不锈钢镶嵌橡胶圈
更高工作压力MPa	公称压力（注意△Pmax及工作压力与工作温度的关系）

●执行器主要技术参数

型号	DA3				DA4
有效面积cm2	32※	80※	250	630	32※	80※	250	630
压力设定范围MPa	0.3~1.2	0.1~0.6	0.015~0.15	0.005~0.035	0.3~1.1	0.1~0.5	0.015~0.12	0.005~0.035
压力设定范围MPa	0.8~1.6	0.05~0.3	0.01~0.07	0.005~0.035	1.0~1.6	0.05~0.25	0.01~0.06	0.005~0.035
允许上、下膜室之间更大压差 △P(MPa)	2.0	1.25	0.4	0.15	2.0	1.25	0.4	0.15
材质	膜片:EPDM或FKM夹纤维,膜盖：钢板镀锌
控制管线、接头	铜管或钢管10×1；卡套式接头R1/4″

注：※该压力设定范围不适用于DN150~250,建议选用指挥器操作型自力式压力调节阀。
●性能指标

控制精度	±8%
允许泄漏量（在规定试验条件下)	硬密封	4×10-4×阀额定容量 l/h
	软密封	DN15~50	DN65~125	DN150~250
		10气泡/min	20气泡/min	40气泡/min

●允许压差

公称通径 mm	15	20	25	32	40	50	65	80	100	125	150	200	250
PN16更大压差ΔP(MPa)	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.5	1.5	1.2	1.0	1.0
PN40更大压差ΔP(MPa)	2.0	2.0	2.0	2.0	2.0	2.0	2.0	2.0	1.5	1.5	1.2	1.0	1.0

□外形尺寸

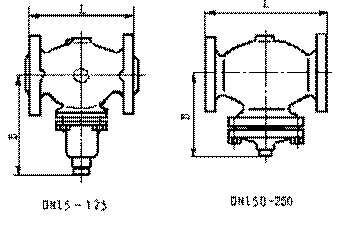

●V230控制阀尺寸及重量

公称通径 mm	15	20	25	32	40	50	65	80	100	125	150	200	250
L mm	130	150	160	180	200	230	290	310	350	400	480	600	730
B mm	212	212	238	238	240	240	275	275	380	380	295	325	372
大约重量Kg	6.2	6.7	9.7	13	14	17	29	33	60	70	80	140	220

●DA3执行器尺寸及重量

有效面积cm2	32	80	250	630
D mm	172	172	263	380
H mm	435	430	470	520
大约重量Kg	7.5	7.5	13	28

●DA4执行器尺寸及重量

有效面积cm2	32	80	250	630
D mm	172	172	263	380
H mm	440	435	440	520
大约重量Kg	7.5	7.5	13	28

注：直接作用式自力式压力阀的总高及总重为控制阀与执行器高度及重量之和。
□附件型号、种类及外形尺寸
